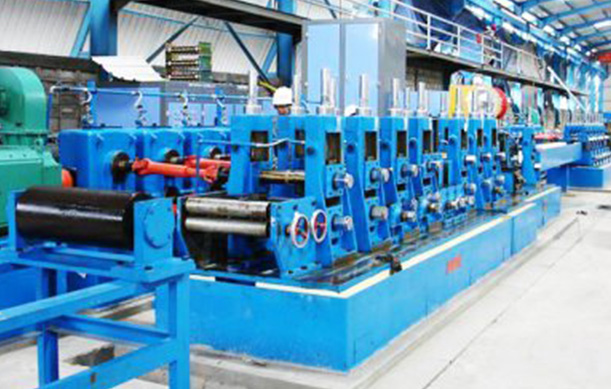

直缝焊管机组把带钢送到焊管机组中，在经过多道轧辊进行滚压，带钢逐渐就会卷起，形成有开口间隙的一种圆形管坯，在去调整挤压辊的压下量，让焊缝的间隙控制到1至3mm，并让焊口的两端齐平。如果间隙过大的话，那么就会造成邻近效应得减少，涡流热量方面的不足，焊缝晶间接合出不良然后在产生出未熔合或者开裂。如果间隙过小的话那么就会造成邻近效应增大，焊接的热量过大，在造成焊缝烧损；或者是焊缝经挤压、滚压之后所形成深坑，影响到焊缝表面得质量。

直缝焊管机组焊接的温度主要是受到高频涡流热功率的影响，在根据公式(2)可知，高频涡流的热功率主要是受到电流频率方面的影响，涡流热功率和电流激励频率的平方是成正比的;而电流激励频率又受到了激励电压、电流以及电容、电感的影响。激励频率的公式为：

f=1/[2π(CL)1/2]...(1)

式中：f-激励频率(Hz);C-激励回路中的电容(F)，电容=电量/电压;L-激励回路中的电感，电感=磁通量/电流。

当热量输入不足的时候，被加热焊缝的边缘就达不到焊接的温度，金属组织就会保持固态，形成未熔合或者是未焊透;直缝焊管机组当输入热时的不足时候，被加热的焊缝边缘超过了焊接的温度，就会产生过烧或者熔滴，让焊缝形成熔洞。
